CASE FILE

BMW F16 X6 30d N57 흡기다기관 교환 — 스월 플랩 액추에이터 작동부 누설, 스모그 테스트로 확인

BMW F16 X6 30d2024년 8월 13일서울 광진구 중곡동 신아자동차공업사

한눈에 보기

차량

BMW F16 X6 30d (N57 3.0 디젤)

증상

흡기다기관 스월 플랩 액추에이터 작동부 주변 오염

원인

액추에이터 작동부에서 공기가 새어 카본 등 오염물이 밖으로 퍼짐 — 스모그 테스트로 확인

작업

흡기다기관 탈거 → 흡기포트 세척 → 신품 흡기다기관(VAICO)과 가스켓 교환

결과

규정대로 조립 완료

입고 증상

주기적으로 점검을 받아 오신 X6 30d입니다. 예전에 흡기다기관과 흡기포트 세척을 한 적이 있는 차량인데, 세척 후에도 금세 다시 오염되는 상태였습니다.

점검 결과: 스월 플랩 액추에이터 작동부 누설

정확한 위치를 찾기 위해 스모그 테스트를 했습니다. 흡기 계통에 연기를 일부러 불어 넣으면 새는 곳으로 연기가 빠져나와 위치를 알 수 있습니다.

흡기다기관을 떼어 보니 스월 플랩 액추에이터 작동부에서 오염이 확인되었습니다. 스월 플랩은 흡기 통로 안에서 공기 흐름을 바꿔 주는 작은 날개이고, 액추에이터는 이 날개를 움직이는 장치입니다.

흡기 누설을 서둘러 고쳐야 하는 이유

새어 나오는 공기에는 카본 같은 오염 물질이 섞여 있습니다. 이 오염물이 근처 발전기 안쪽 코일로 들어가면 발전기 고장으로 이어질 수 있습니다.

발전기 교체는 부담이 큰 작업이라, 누설로 인한 오염이 보이면 되도록 빨리 손보는 것을 권합니다.

작업 과정

1. 스모그 테스트로 누설 위치를 확인합니다.
2. 흡기다기관을 탈거해 작동부 오염을 확인합니다.

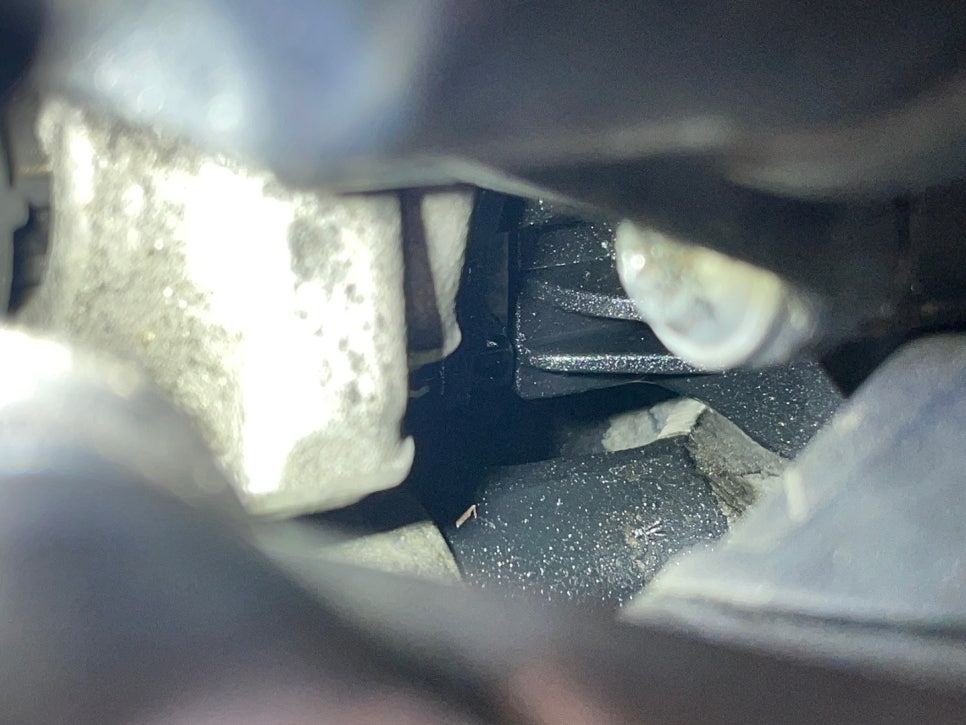

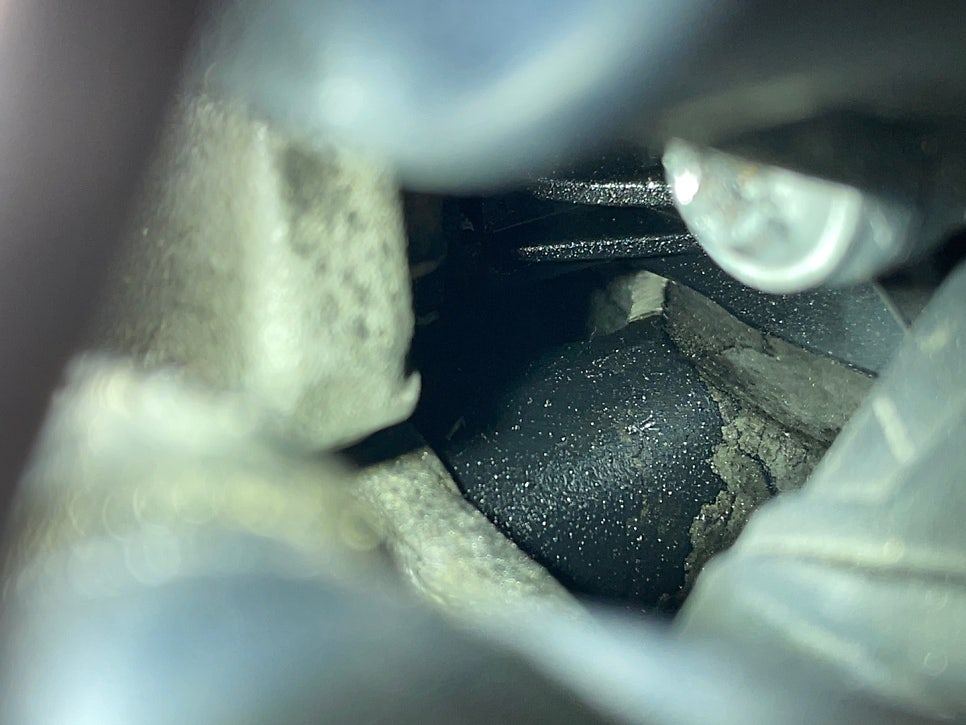

3. 흡기포트의 오염을 깨끗이 세척합니다. 새면 안 되는 면은 반드시 깨끗한 상태로 장착해야 합니다.
4. 신품 흡기다기관과 조립에 필요한 가스켓을 교환합니다.
5. 정비 규정에 맞춰 조립합니다.

작업 후 확인

신품 흡기다기관은 독일에서 만든 OE 규격 VAICO 제품을 미국에서 직접 주문해 사용했습니다. 열과 날씨 변화에 견디는 성능이 확인된 부품입니다. 규정대로 조립을 마쳤고, 차주분이 미리미리 점검을 받아 오신 덕분에 큰 고장 전에 발견할 수 있었습니다.

이런 증상이 있으면 점검을 받아 보세요

• 흡기다기관 주변에 검은 오염이 번져 있을 때
• 흡기 세척을 했는데도 금방 다시 오염될 때
• 디젤 엔진에서 출력이 떨어지거나 경고등이 켜질 때
